Geodezja

Fotogrametria, teledetekcja, ortofotomapa, numeryczny model terenu, model 3D, chmura punktów

ZALETY WYKORZYSTANIA DRONÓW W GEODEZJI:

przyspieszenie prac w terenie = oszczędność czasu
bieżące monitorowanie zasobów i postępu prac na placach budowy
wysoka dokładność pomiaru
nawet do 1 cm/pix
możliwość pomiarów wstecznych – archiwizacja danych z poszczególnych etapów inwestycji,
szybki i atrakcyjny wygląd
prezentacji danych,
najbezpieczniejszy, bezinwazyjny sposób pozyskania danych,

Zdjęcia z drona to dopiero początek. Prawdziwe bogactwo usług fotogrametrii niskiego pułapu znajduje się
w opracowaniu odpowiednio pozyskanych danych. Należycie przygotowane loty dronem zapewniają cały wachlarz
opcji ich wykorzystania. Pierwszym, podstawowym produktem nalotu fotogrametrycznego jest chmura punktów.

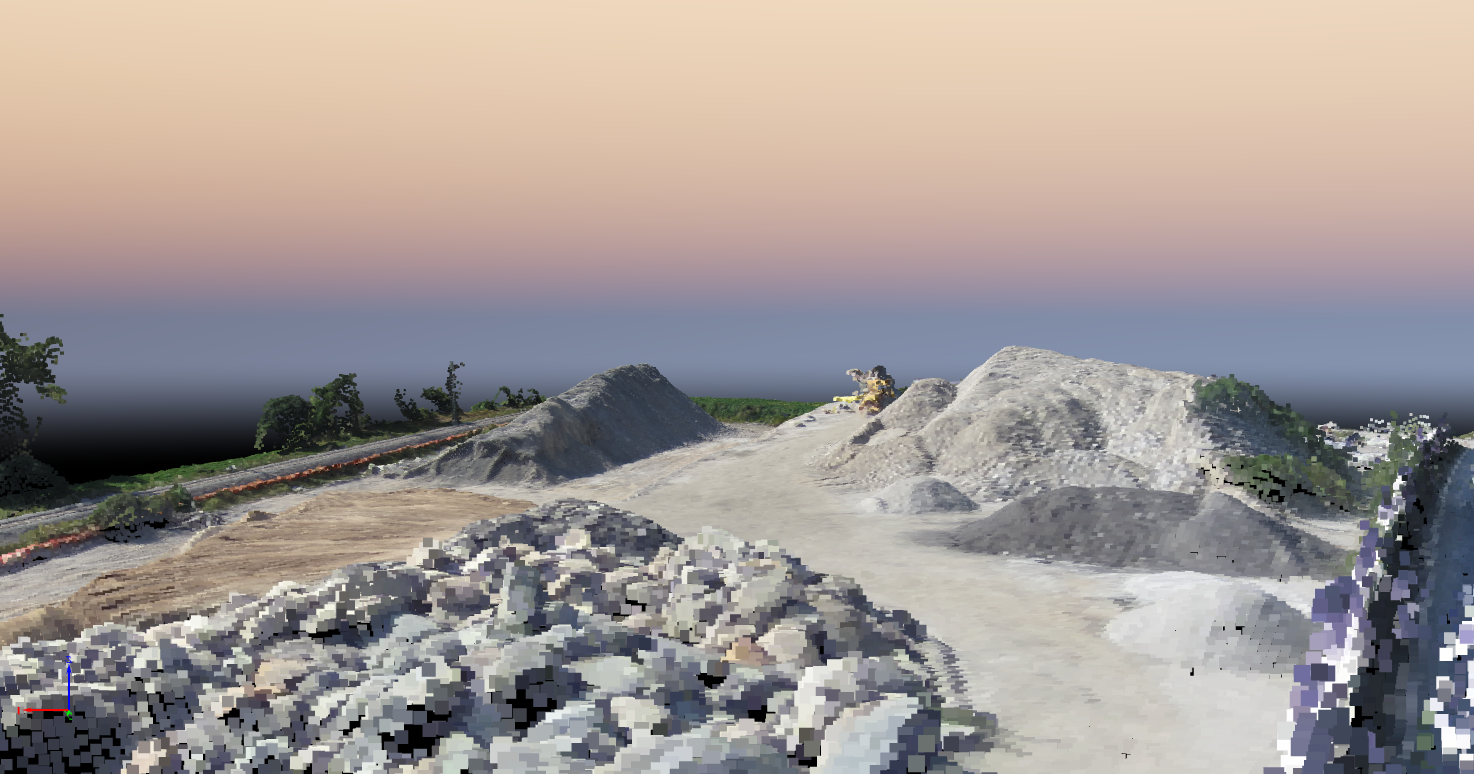

CHMURA PUNKTÓW

Jest pierwszym podstawowym produktem fotogrametrii niskiego pułapu i skanowania laserowego. Stanowi ona ciągły, geometryczny model odwzorowania terenu złożony z setek tysięcy lub milionów drobnych punktów o znanych współrzędnych (X, Y, H). Punkty te tworzą spójne struktury, które przy pomocy specjalistycznych programów można wykorzystać w dalszej analizie m.in. przy inwentaryzacji kopalń odkrywkowych. Chmura jest również przede wszystkim podstawą dalszych opracowań fotogrametrycznych takich jak numeryczne modele pokrycia terenu, modele 3D obiektów, modele koron drzew czy ortofotomapy.

WYKORZYSTYWANA PRZY:

pomiarze objętości mas ziemnych,
detekcji kolizji wegetacji z liniami wysokiego napięcia,
inwentaryzacji kopalń odkrywkowych,
modelowaniu architektury.

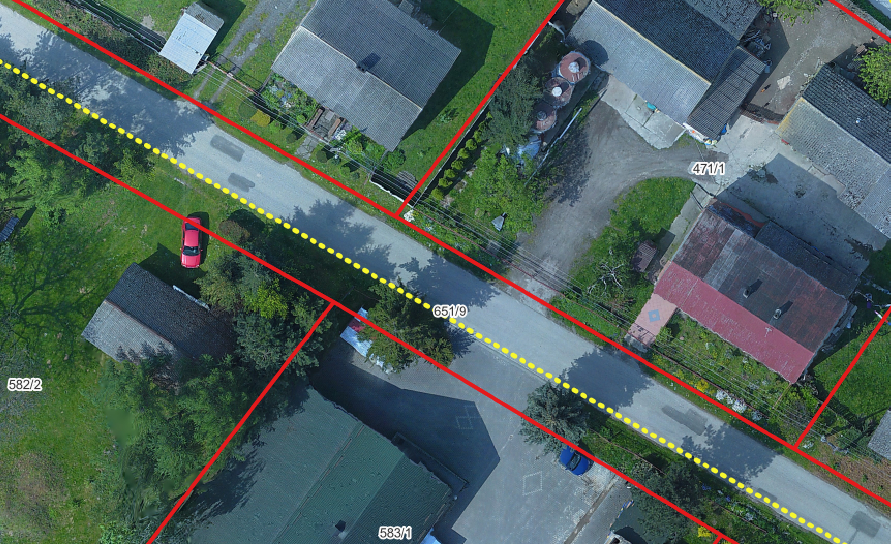

ORTOFOTOMAPA

Ortofotomapa to mozaika zdjęć lotniczych połączonych ze sobą poprzecznie i podłużnie, przetworzonych w stosunku do płaszczyzny odniesienia na rzut ortogonalny. Taka ortofotomapa pozbawiona jest zniekształceń na poszczególnych zdjęciach wynikających z dystorsji, wysokości względnej fotografowanych obiektów lub innych czynników. Wykonana z należytą starannością stanowi cenny materiał analityczny, który doceni każdy geodeta.

Ortofotomapy wykonujemy technologią fotogrametrii niskiego pułapu przy pomocy autonomicznych lotów drona. Podczas wykonywania nalotów fotogrametrycznych każdorazowo zakładamy fotopunkty mierzone profesjonalną stacją GNSS, dzięki czemu zapewniamy centymetrową dokładność.

WYKORZYSTYWANIE:

ocena stanu terenu do przedmiarów przedprojektowych,
pozyskanie informacji o trudno dostępnym terenie,
archiwizacja postępu prac inwestycyjnych,
monitoring składowisk materiałów i zaawansowania rzeźby terenu,
szybkie pozyskiwanie precyzyjnych danych przed przystąpieniem do przetargów wykonawczych.

MODELE 3D

Fotogrametria dronem daje potężne możliwości skanowania 3D obiektów. Duża ilość zdjęć o dużym wzajemnym pokryciu oraz z nadaną georeferencją stanowi podstawę stworzenia precyzyjnego modelu fotografowanego obiektu. Scansky posiada najnowocześniejsze narzędzia, kamery i oprogramowania, które wykonają dokładny model 3D każdego pożądanego obiektu.

ZASTOSOWANIA MODELI 3D:

inspekcje elewacji budynków,
inwentaryzacja architektoniczna,
inspekcje wież przekaźnikowych,
pomiary obiektów i budynków

NUMERYCZNE MODELE TERENU

Numeryczny model terenu to zbiór punktów reprezentujących wysokości topograficzne powierzchni terenu tworzony na podstawie chmur punktów, która poddawana procesowi triangulacji, czyli tworzenia siatki nieregularnych trójkątów, tworzy model mesh, będący podstawowym modelem obrazowanego obiektu. Z mesh-a powstaje NMT, który stanowi model rozkładu wysokości badanego obszaru. Numeryczne Modele Terenu to doskonała baza analityczna do pomiarów objętości mas ziemnych, kruszyw czy inwentaryzacji kopalni odkrywkowych.

ZASTOSOWANIA NMT:

tworzenie profili terenu,
tworzenie warstwic terenu,
pomiary objętościowe mas ziemnych,
pomiary objętościowe kruszyw,
inwentaryzacje kopalń odkrywkowych,
określanie wysokości zadrzewienia,
określanie erozji gleby,
badanie stanu wałów przeciwpowodziowych.

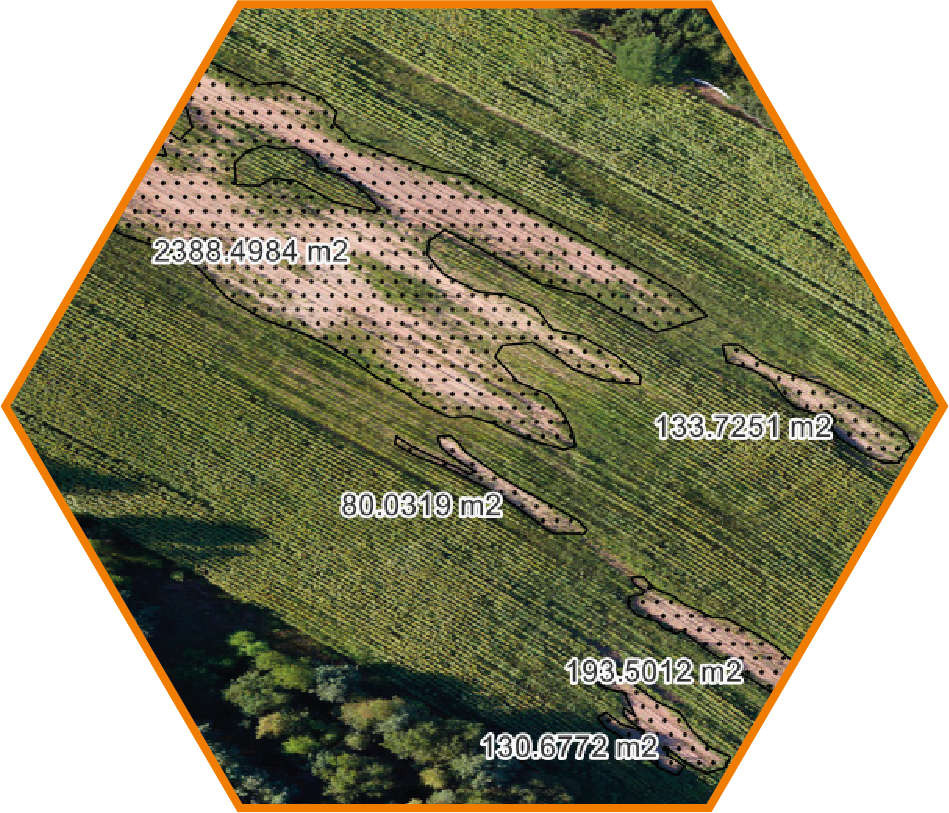

SZKODY ROLNE / SZKODY LEŚNE:

Inspekcja upraw rolnych lub leśnych przy pomocy drona jest najbardziej obiektywną
i rzeczową metodą pozyskania informacji
i rozmiarze i rodzaju szkód wyrządzonych przez dziką zwierzynę łowną lub ekstremalne warunki atmosferyczne. Analiza ortofotomapy przy pomocy programów geoinformatycznych pozwala na dokładne obliczenie powierzchni szkody. Eliminuje ona błędy ludzkiego oka czy celowe niedoszacowanie strat i stanowi najbardziej rzeczowy dowód w procesie odszkodowawczym.
